翅片管系列
翅片管,是为了提高换热效率,通常在换热管的表面通过加翅片,增大换热管的外表面积(或内表面积),从而达到提高换热效率的目的,这样一种换热管。翅片管作为换热元件,长期工作于高温烟气的工况下,比如锅炉换热器用翅片管使用环境恶劣,高温高压且处于腐蚀性气氛,这要求翅片管应具有很高的性能指标。
1. 防腐性能
2. 耐磨性能
3. 低的接触热阻
4. 高的稳定性
5. 防积灰能力

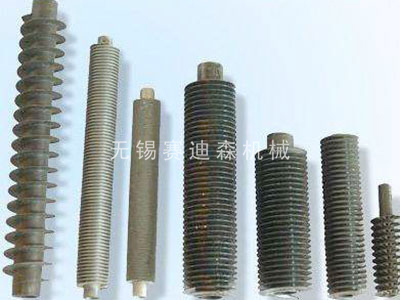

翅片管的种类很多,而且还在不断涌现新的品种。翅片管大体上在应用场合可按下述几个方面进行分类:
按加工工艺分类:1. 串片管(套片管);2. 张力缠绕 翅片管;3. 镶片管;4. 整体轧制翅片管;5. 铸造翅片管;6. 焊接翅片管,其中又分:高频焊翅片管,埋弧焊翅片管等。

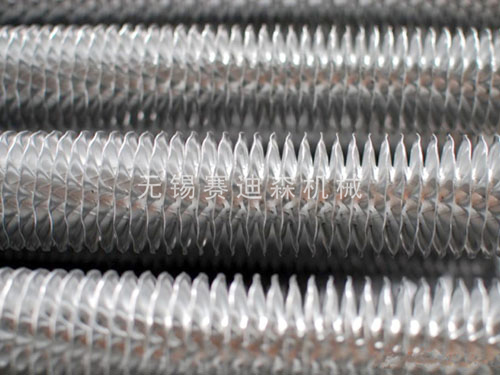

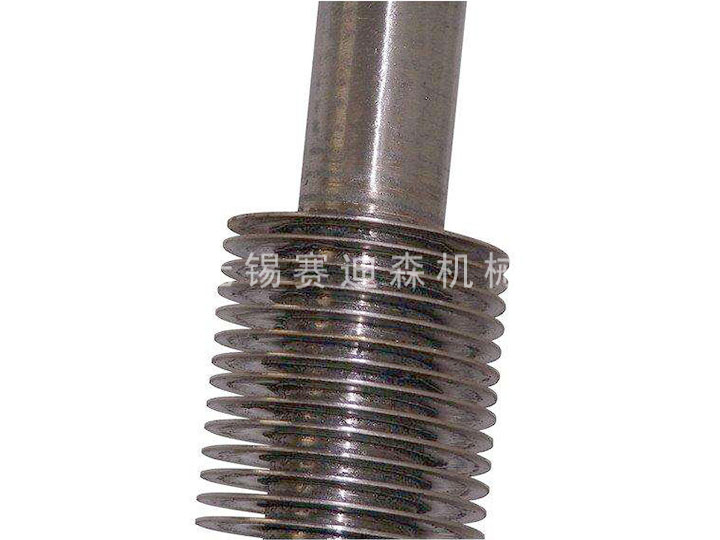

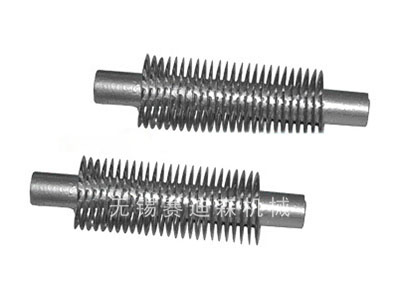

按翅片形状分类:1. 方形、矩形、圆形翅片管;2. 螺旋形翅片管;3. 波纹形翅片管;4. 锯齿形翅片管;5. 针状翅片管;6. 纵向翅片管;7. 整体板状翅片管(板翅)等。

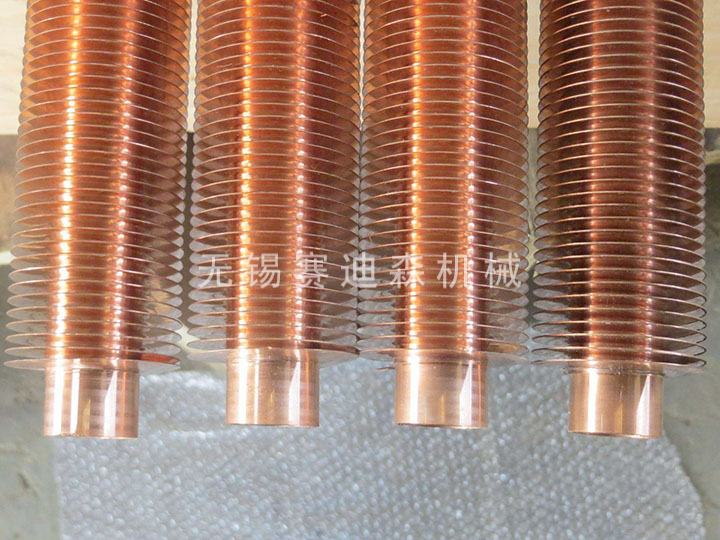

按材质分类:1. 铜,Al、Cu/Al 翅片管;2. 碳钢,不锈钢,碳钢/不锈钢 翅片管;3.铸铁(铸钢)翅片管等。
按用途分类:空调用翅片管;空冷用翅片管;锅炉:水冷壁,省煤器,空预器分别使用的翅片管;各种窑炉,工业炉余热回收用翅片管;其它特种用途翅片管等。
翅片管优势
1. 高效节能:其换热系数在3000~4500kcal/m2·℃·h,比管壳式换热器的热效率高3~5倍。
2. 结构紧凑:板式换热器板片紧密排列,与其它换热器类型相比,板式换热器的占地面积和占用空间较少,面积相同换热量的板式换热器仅为管壳式换热器的1/5。
3. 容易清洗拆装方便:板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结垢。
4. 使用寿命长:板式换热器采用不锈钢或钛合金板片压制,可耐各种腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。
5. 适应性强:板式换热器板片为独立元件,可按要求随意增减流程,形式多样;可适用于各种不同的、工艺的要求。
6. 不串液,板式换热器密封槽设置泄液液道,各种介质不会串通,即使出现泄露,介质总是向外排出。
